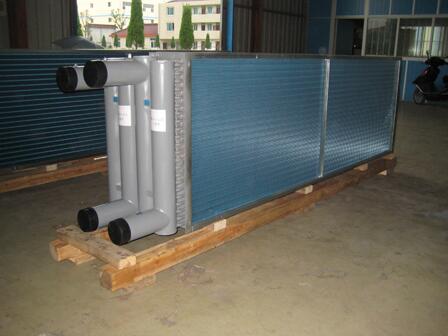

空调冷盘管

大菱标准型高效率盘管：
空调系统的冷房能力由盘管决定，大菱高效率盘管，先进的盘管设计，使盘管的尺寸、排数、鳍片数的选择更具弹性，足以满足各种进出风条件的要求。

结构：
为达到最佳传热效果，采用5／８”Ｏ．Ｄ０.４１ｍｍ厚度以上的高纯度紫铜管，收集管采用镀锌钢管，并附手动释气阀，管件及弯头使用银焊焊接，固定确实，绝无松懈露之处。
盘管外框采用（１４ＧＵＡＧＥ）重号镀锌钢板制成，结构平直坚强便于安装。
具有空气导槽的成型铝鳍片，厚度０.１２ｍｍ以上，加大导热面积，并造成扰流现象，增强传热效果，　片表面折角可增加强度。

设计：
所有盘管以错列模式排列获得最佳热传效果，及盘旋设计循环方式以利传热能力。

测试及保证：
在组装完毕后，每一盘管均已液压涨管，使鳍片与铜管紧密结合，并以２.１ｍｐａ的压力测试以确保品质，标准盘管适用于１.６ｍｐａ的工作压力。

循环方式：　
盘管的循环系指水或传热媒介质，由收集管入口到出口的循环，其循环方式是由盘管通路（ＷＡＴＥＲ　ＰＡＳＳ）构成方式决定，并且指示盘管循环次数。
所有偶数排的盘管，其出入口收集管在同一侧。奇数排的盘管，其出入口收集管则分别在两端。
１.   Ｈ型循环
Ｈ型（ｈａｌｆ）循环一水由收集管流入盘管时，仅由表面铜管数的一半进入。在同样排数时提供两倍的通路数。适用于低水量情形。
２.   Ｆ型循环
Ｆ型（ｆｕｌｌ）循环一水由收集管流入盘管时，使用全部的表面铜管数。通路数和排数相同。适用标准流速１.５—３.５ｍ／ｓ。
３.   Ｄ型循环
Ｄ型（ｄｏｕｂｌｅ）循环一水由收集管流入盘管时，适用一排的表面铜管数。通路数的一半。适用于大流量情形。
